Dalam proyek pembangunan atau pembangunan lahan baik rumah pribadi maupun bangunan komersial, langkah awal yang harus diperhatikan dan sangat krusial adalah melakukan survei topografi. Banyak di antara pemilik lahan atau developer yang seringkali menganggap enteng dan remeh terhadap tahapan ini, padahal dokumen-dokumen yang dihasilkan dari survei ini adalah peta vital yang akan memandu seluruh proses desain serta konstruksi. Tanpa adanya data topografi yang akurat, resiko kesalahan desain, masalah struktural dan berujung pembengkakan biaya dikemudian hari akan meningkat.

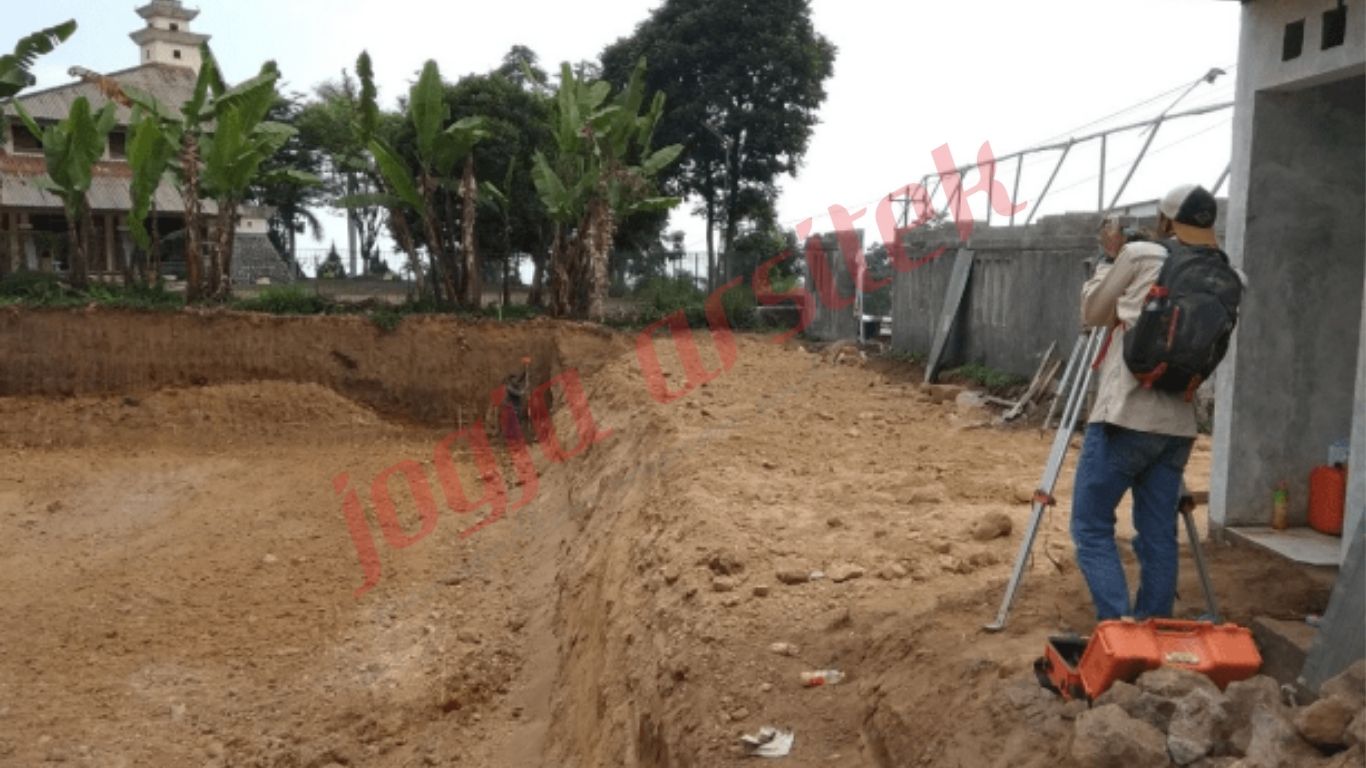

Survei topografi ini adalah proses pemetaan mendetail terhadap permukaan bumi di suatu area. Tujuannya adalah untuk mengumpulkan data mengenai kontur tanah, elevasi, fitur alam (pohon, sungai, batuan), serti fitur buatan manusia (bangunan eksisting, jalan, utilitas, pagar, dll). Lalu apa saja yang dihasilkan dari topografi ini? Berikut penjelasannya.
Peta Topografi (Peta Kontur)
Peta ini merupakan produk utama yang fundamental dari survei topografi. Peta topografi ini berupa grafis dua dimensi yang merepresentasikan permukaan bumi yang menunjukkan elevasi dalam bentuk garis kontur. Garis kontur sendiri merupakan garis khayal yang menghubungkan titik-titik dengan ketinggian yang sama.
Peta ini sangat vital bagi arsitek dan perencana Dengan peta ini, mereka dapat memahami bentuk asal lahan, kemiringan, lereng, hingga titik-titik tertinggi dan terendah. Fungsi utama dari peta ini adalah untuk memberikan gambaran yang komprehensif mengenai fisik lahan yang mana informasi yang termuat di dalamya meliputi:
Perencanaan Tata Letak (Layout)
Menentukan penempatan bangunan, jalan, area parkir, hingga area hijau agar sesuai dengan kontur tanah dan meminimalkan pekerjaan cut and fill (pemotongan dan penimbunan tanah).
Perhitungan Volume Tanah
Mengestimasi volume tanah yang perlu digali atau ditimbun, yang sangat berpengaruh pada biaya konstruksi.
- Desain Drainase
Merencanakan sistem drainase yang efektif untuk mengalirkan air permukaan agar tidak terjadi genangan atau erosi.
Analisis View & Orientasi
Membantu menentukan orientasi bangunan yang optimal untuk mendapatkan pemandangan terbaik, memaksimalkan pencahayaan alami, atau menghindari terpaan angin kencang.
Peta Situasi (Site Plan)
Peta situasi merupakan sebuah peta yang menunjukkan kondisi suatu lahan secara detail. Berbeda dengan peta topografi yang fokus pada elevasi, peta ini lebih berfokus pada fitur-fitur yang ada di atas permukaan tanah. Fungsi utama dari peta ini adalah untuk memberikan gambaran yang komprehensif mengenai kondisi fisik lahan, yang mana dalam peta ini memuat informasi yang meliputi:
Batas-Batas Lahan
Batas lahan ini ditampilkan jelas dan akurat berdasarkan patok atau referensi yang ada di lapangan
Bangunan Eksisting
Bangunan yang dimaksud meliputi posisi, dimensi, dan kondisi yang ada pada bangunan yang sudah berada di lahan tersebut.
Utilitas
Meliputi lokasi tiang listrik, saluran air, manhole gorong-gorong, pipa gas, atau kabel telepon yang melintasi atau berada di dalam area survei.
Fitur Vegetasi
Meliputi pohon-pohon besar, area seak belukar, atau taman yang ada.
Jalan dan Akses
Posisi jalan umum, jalan setapak, atau akses masuk ke lahan
Saluran Air Eksisting
Seperti sungai, parit, atau selokan yang melewati area lahan
Peta situasi ini menjadi dasar untuk menganalisis kendala dan peluang pada lahan. Selain itu, juga dapat digunakan sebagai referensi awal untuk penentuan posisi da norientasi desain baru.
Data Koordinat Titik
Survei topografi modern seringkali menghasilkan data dalam bentuk kumpulan titik koordinat (X, Y, Z). Setiap titik merepresentasikan lokasi dan ketinggian tertentu di permukaan lahan. Data ini biasanya dihasilkan dari teknologi seperti Total Station, GPS Geodetik, atau LiDAR (Laser Imaging, Detection, and Ranging) yang diimplementasikan melalui drone atau scanner 3D. Fungsi utamanya meliputi:
- Dasar Pemodelan 3D: Data ini menjadi raw data yang sangat berharga untuk membuat model permukaan tanah 3D (Digital Elevation Model/DEM atau Digital Terrain Model/DTM) yang sangat presisi.
- Analisis Lanjutan: Memungkinkan arsitek dan insinyur untuk melakukan analisis yang lebih kompleks, seperti analisis cut and fill yang sangat akurat, analisis visibilitas, atau simulasi aliran air.
- Integrasi BIM: Data point cloud dapat diintegrasikan langsung ke dalam software Building Information Modeling (BIM), memungkinkan arsitek untuk mendesain di atas model lahan yang sangat realistis.
Laporan Survei
Selain peta dan data mentah, surveyor topografi juga akan menyusun Laporan Survei. Dokumen ini berisi ringkasan metodologi survei, peralatan yang digunakan, kondisi lapangan saat survei dilakukan, serta catatan penting lainnya. Fungsi utamanya adalah validasi, transparansi, dan sebagai referensi hukum untuk perizinan.
Dokumen Foto/ Video Lapangan
Meskipun bukan dokumen “peta” atau “data” dalam arti teknis, dokumentasi foto dan/atau video lapangan adalah hasil penting dari survei topografi. Foto-foto ini diambil dari berbagai sudut pandang untuk menunjukkan kondisi aktual lahan dan fitur-fitur yang ada.
