Pernahkah kamu membayangkan bagaimana para ahli konstruksi bisa menentukan apakah sebuah tanah layak untuk dibangun rumah atau gedung tinggi? Bukan sekadar menebak dari permukaannya, melainkan melalui proses yang melibatkan alat-alat khusus yang bekerja menembus lapisan bawah tanah untuk mengungkap kekuatan dan karakteristiknya.

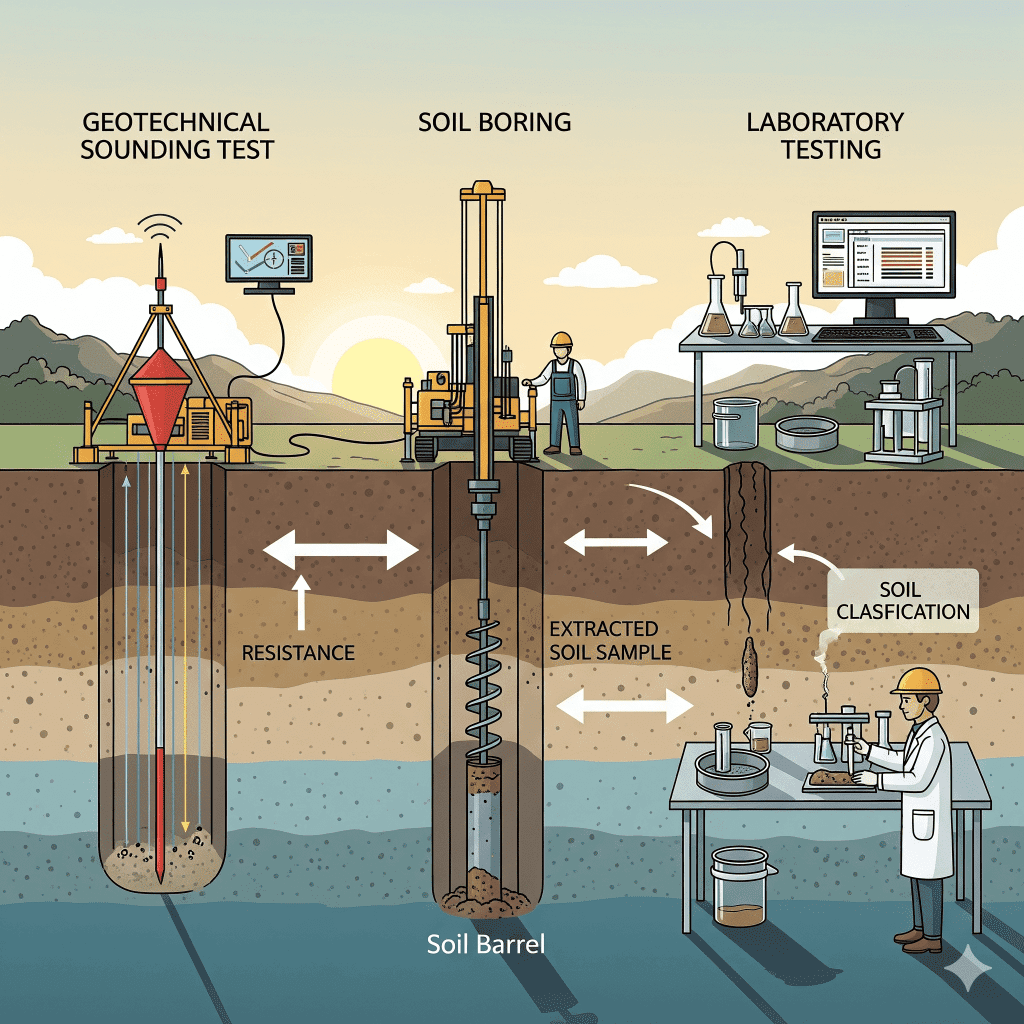

Dua metode yang sering digunakan adalah uji bor tanah dan uji sondir (sonding). Di balik proses ini, terdapat sejumlah alat teknis yang saling mendukung—mulai dari mesin bor besar hingga konus kecil di ujung batang baja. Tanpa alat-alat ini, risiko kegagalan konstruksi akan jauh lebih besar karena keputusan desain pondasi tidak memiliki dasar yang kuat.
Lalu, apa saja sebenarnya alat-alat penting dalam uji bor dan sonding tanah? Dan bagaimana cara kerjanya dalam membantu para perencana bangunan? Artikel ini akan membahasnya untukmu secara lengkap dan mudah dipahami.
- Alat Uji Bor Tanah
Metode bor tanah biasanya digunakan untuk mengambil sampel tanah dari berbagai kedalaman. Sampel ini bisa berupa undisturbed sample (tidak terganggu) maupun disturbed sample (sudah mengalami gangguan). Data dari hasil bor digunakan untuk mengukur jenis tanah, tingkat kepadatan, kadar air, dan sifat mekanik lainnya. Adapun, alat-alat yang digunakan sebagai berikut.
• Mesin Bor Tanah (Drilling Machine)
Mesin ini merupakan inti dari proses bor tanah. Terdiri dari rangka besi, motor penggerak, dan batang bor (boring rod), alat ini dapat mengebor hingga kedalaman 10–30 meter tergantung tipe dan kebutuhan proyek. Mesin bor yang umum digunakan antara lain jenis bor putar (rotary drilling) dan bor tekan (hydraulic rig).
• Auger (Mata Bor)
Auger digunakan untuk memotong dan membawa tanah ke permukaan. Tersedia dalam berbagai bentuk seperti flight auger, hollow stem auger, dan bucket auger, tergantung kondisi tanah dan jenis sampel yang ingin diambil.
• Split Spoon Sampler
Alat ini digunakan untuk mengambil sampel tanah utuh pada kedalaman tertentu. Split spoon adalah tabung baja yang bisa dibuka membujur, sehingga memudahkan pengamatan visual struktur tanah dan pengujian di laboratorium.
• Shelby Tube
Alat ini digunakan untuk mengambil undisturbed sample dari lapisan tanah lunak. Dengan bentuk tabung silinder tipis, Shelby tube dimasukkan langsung ke tanah menggunakan tekanan hidrolik agar tidak merusak struktur asli tanah.
• Pompa Lumpur dan Tangki Air
Dalam pengeboran menggunakan sistem basah (wet drilling), lumpur digunakan untuk membantu membawa material tanah ke atas, menjaga kestabilan lubang bor, dan mencegah runtuhan dinding tanah.
Alat untuk Uji Sondir (Cone Penetration Test)
Sondir merupakan metode penetrasi konus ke dalam tanah secara vertikal untuk mengukur daya tahan tanah terhadap gaya tekan. Alat sondir memberikan informasi tentang nilai konus (qc), gesekan sleeve (fs), dan tekanan pori (u)—yang digunakan untuk menentukan jenis tanah dan kedalaman pondasi. Berikut alat-alat utama dalam uji sondir.
• Tiang Penetrasi (Rod)
Merupakan batang baja panjang yang akan ditancapkan ke dalam tanah secara bertahap. Tiang ini menjadi perpanjangan dari konus di ujung bawah dan meneruskan gaya dari alat dorong.
• Konus (Cone)
Konus adalah ujung alat sondir yang berbentuk kerucut dan menjadi bagian utama untuk membaca gaya tahan penetrasi tanah. Nilai qc didapat dari hambatan yang terjadi saat konus menembus tanah.
• Mesin Penekan Hidrolik
Alat ini digunakan untuk memberikan gaya tekan vertikal yang konstan agar konus dan tiang dapat masuk ke dalam tanah. Pada sondir digital, alat ini dilengkapi sistem elektronik yang mencatat gaya tekan secara otomatis.
• Selenoid dan Sensor Pembaca
Dalam sistem digital, alat ini merekam data tekan konus dan gesekan selubung tanah. Hasilnya dapat langsung ditampilkan dalam bentuk grafik dan profil lapisan tanah.
• Meja Pengukur dan Kalibrasi
Berfungsi memastikan setiap penetrasi terukur secara akurat dan sesuai standar kalibrasi alat.
Baik metode bor tanah maupun sondir, keduanya sangat bergantung pada alat-alat teknis untuk mendapatkan data yang akurat. Setiap alat memiliki peran spesifik, mulai dari mengambil sampel, membaca gaya tahan tanah, hingga merekam data teknis untuk analisis lebih lanjut.
Pemilihan dan penggunaan alat yang tepat akan menentukan kualitas hasil uji tanah, yang menjadi dasar penting bagi perencanaan fondasi bangunan. Oleh karena itu, bekerja sama dengan jasa profesional seperti Jogja Arsitek yang memiliki perlengkapan lengkap dan teknisi berpengalaman adalah langkah cerdas untuk memastikan bangunan Anda berdiri di atas data yang terpercaya.
